Como cambiar la boquilla - Hotend Kuttercraft V3

Actualizado: oct 6

Recomendaciónes antes de cambiar la boquilla:

1- Leer toda la nota y ver el video antes de cambiar la boquilla.

2- Si la boquilla filtra leer "solución de problemas" (abajo de la nota).

2- Al colocar la boquilla, recomendamos dejar una luz entre la boquilla y el bloque así sabrás que está haciendo tope contra el barrel.

3- Asegurate siempre de que la resistencia permanezca en el bloque en caso de que haya una orden de calentamiento ya que al sacar el protector de silicona la resistencia queda suelta, si hay orden de calentar y se sale la resistencia del bloque, el termistor ya no va a poder medir su temperatura y esta va a calentar hasta romperse.




PASOS:

1- Calentar el hotend a la temperatura del último filamento utilizado.


2- Retirar el filamento, se recomienda siempre extruir primero antes de retirar para evitar atascos.

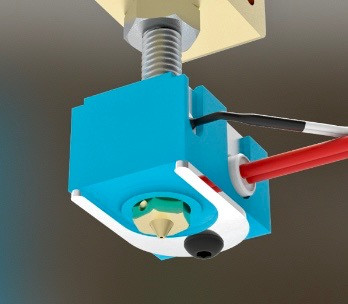

3- Retirar el capuchón de silicona, para esto usar una Llave Allen de 2mm.


4- Sacar la boquilla, para esto sujetar el bloque con una pinza y girar la boquilla en sentido horario para desenroscarla.

6- Colocar la boquilla nueva, se recomienda desde el punto en que se siente que hace tope darle un poquito mas de presión, hay que tener en cuenta que no tiene que ser excesivo tampoco ya que aplicar demasiada fuerza podría dañar la rosca.


7- Volver a colocar el capuchón de silicona, hay que tener en cuanta que el mismo tornillo que sostiene el capuchón también sostiene la resistencia, recomendamos comprobar que la resistencia haya quedado bien ajustada y no se mueva de su lugar.

Cambiar la boquilla sin sacar el capuchón

Si no querés sacar el capuchón hay otra opción, simplemente podés cortarlo, de esta forma podrás retirar la boquilla directamente aunque perderás algo de la protección que ofrece la silicona en esta área y tendrás que controlar mejor que la boquilla quede colocada correctamente. La falta de del aislante en esta zona no afecta la temperatura, solamente podrían pegarse mas residuos de plástico de las impresiones.



Usar boquillas de E3D

El nuevo hotend usa boquillas de E3D, las boquillas de MK8 no son compatibles porque son mas cortas.


Al comprar repuestos para el hotend Kuttercraft V3 tenés que asegurarte de que sean boquillas de E3D, de lo contrario no harán tope contra el barrel, causando atascos y filtraciones.


Si de todas formas querés usar boquillas de MK8, para solucionarlo puede bajarse el barrel aunque de esta forma se pierde el beneficio de que menos parte del PTFE esté en contacto con el calor, lo cual reducirá la vida útil de este material.



Mas información: Hotend Kuttercraft V3


SOLUCCIÓN DE PROBLEMAS


FILTRACIONES

1- Luego de cambiar la boquilla el hotend filtra filamento por los costados, en este caso hay dos opciones:

1.1- La boquilla quedó floja, entonces el material que dentro del hotend que está caliente y a presión filtra por los costados. Para solucionar esto se puede cambiar el hotend por uno nuevo o si queremos intentar recuperarlo podemos hacer lo siguiente:

-Calentar el hotend a la temperatura del filamento que estábamos usando,

-Retirar el filamento y luego limpiar lo mejor posible con un trapo o servilleta, desenroscar la boquilla y si es necesario el barrel y limpiar lo mas que se pueda, hay que tener cuidado de no quemarse ya que toda la operación se tiene que hacer en caliente para retirar el plástico excedente.


1.2- Al apretar la boquilla nos excedimos de fuerza y dañamos el bloque del barrel, si pasó esto va a ser necesario por lo menos reemplazar el bloque, en caso de no querer ensamblarlo se puede colocar directamente un hotend nuevo, sino hay que desenroscar la boquilla y el barrel, ver que estén el buen estado y limpiar lo mas que se pueda y luego volver a ensamblar con un bloque nuevo, al armar el bloque hay que ver que la resistencia quede sujeta con el tornillo prisionero que la fija y también hay que sujetar el termistor correctamente para que no se mueva de su lugar.


Feedback

Podés dejarnos tu opinión sobre esta nota haciendo click aquí:

Brindar feedback para mejorar esta nota
