Mejoras Oficiales

Actualizado: 9 abr 2021

En esta nota iremos publicando las mejoras que se van realizando al modelo, las mejoras oficiales son aquellas que se incluyen con nuestros modelos de fábrica, estas pueden ser generadas por nosotros o por los usuarios. Debido a que son mejoras que se incluyen en todos los modelos de fábrica puede ser que tu impresora ya cuente con muchas de estas, te invitamos a revisarlas periódicamente para ver las actualizaciones.


Informamos las actualizaciones disponibles en nuestro grupo de Facebook, Kuttercrafistas

Podés compartir tus mejoras completando la encuesta del siguiente link:

https://forms.gle/6UL8VbuJD4rDGfxs6


Otras piezas plásticas se pueden descargar de: www.kuttercraft.com/software

Mejoras de usuarios disponibles en: https://www.kuttercraft.com/post/mejoras-de-usuarios




Mejoras oficiales Kuttercraft


Electrónica 32 Bits - SKR 1.4

Actualizado: 17-02-21

Aplica a modelos: PK1, PK2, PK3

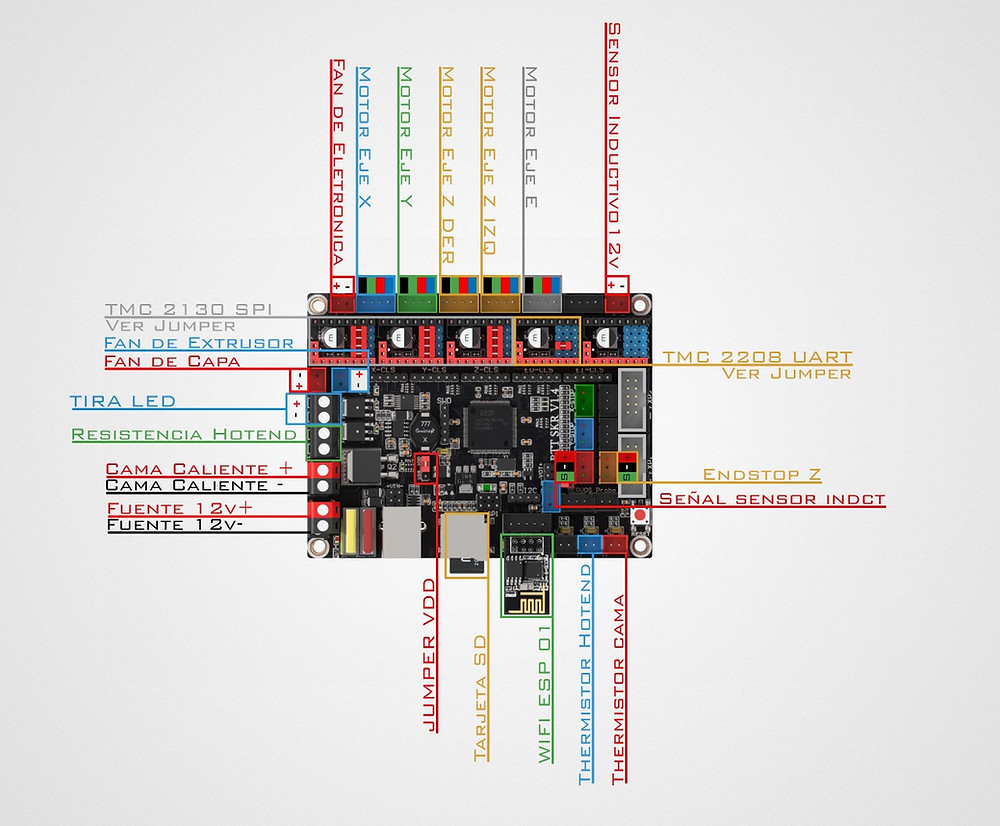

Como instalarlo: Seguir el esquema de conexiones de la foto adjunta.


Notas y Recomendaciones:

-Sacar fotos del orden de los cables de los motores antes de soldar las fichas nuevas, en algunos modelos de motores el orden de los colores puede variar, lo importante es que se respete el orden de las bobinas, cada motor tiene dos bobinas +-+- y tienen que conectarse en orden, si el cable se conecta orden incorrecto o no hace contacto correctamente sea por un problema en el terminal o la soldadura el motor no se moverá correctamente y en su lugar vibrará.

-El kit tiene terminales de 4 vías para los motores, de 3 vías para los sensores y de 2 vías para las conexiones de 12v.

-Significado de símbolos +(Positivo) - (Negativo) S (Señal).

-A esta fecha incluímos módulo Wifi gratis con las electrónicas, este módulo actualmente no está activo y estará funcionando más adelante con una actualización de firmware.

-Jumpers motores, tal como indica la imágen en los motores X, Y, ZD, ZI corresponden 4 por cada driver y en el motor E 1.

-Jumper VDD, elige la alimentación de la placa, en la configuración que seleccionamos esta es realizada por la fuente.

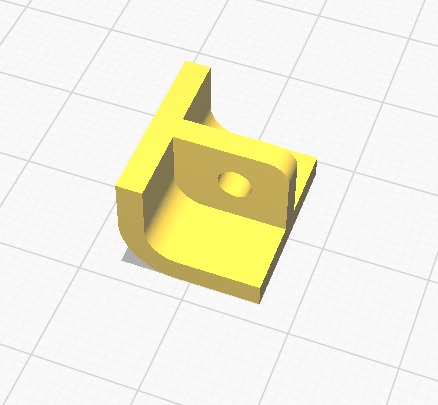

-En esta electrónica no usamos finales de carrera en los ejes X e Y, estos deben ser reemplazados por piezas impresas de tope. Los archivos para imprimirlas se encuentran al pie de esta nota.



Topes Finales de carrera Electrónica 32
.
Download • 666KB


Extrusor BMG Bimetálico

Actualizado: 17-02-21

Aplica a modelos: PK1, PK2, PK3

Como instalarlo: Descargar manual de armado Kit BMG adjunto


Notas y Recomendaciones:

1-Al colocar el soporte metálico no ajustar excesivamente, no es necesario que las dos piezas que sostienen al motor se toquen, dejamos un margen para que pueda ajustarse libremente, apretar esta pieza excesivamente puede dañar el motor en forma permanente.

2- Al colocar el disipador de V6 en el BMG este tiene que quedar firme, está dentro de la tolerancia normal que tenga algo de movimiento debido a que el contacto es entre un plástico duro y aluminio, para eliminar el movimiento se recomienda usar cinta kapton de 5mm o un trozo de papel en la ranura superior del disipador para que quede firme una vez colocado.

3-Al colocar el soporte nuevo es necesario calibrar la altura del sensor, si nunca ajustaste la altura del sensor te recomendamos seguir la Guía de resolución de problemas.

4-En este extrusor es muy importante que el cliente controle que el fan de refrigeración del hotend esté funcionando correctamente, si el fan se detiene puede causar que el material dentro del hotend se derrita provocando un atasco, si este fan se dañara o se gastara con el tiempo se recomienda reemplazarlo a fin de garantizar su buen funcionamiento.

5-El soporte del fan del hotend no debe tocar nunca contra el bloque ya que si lo hace puede derretirse y este plástico se derrite a alta temperatura por lo que es difícil de limpiar.

6-Una vez instalado el nuevo extrusor es necesario actualizar el firmware para contar con las configuraciones correspondientes, para habilitar el extrusor BMG se debe ir a Menú/Ajustes/Extrusor y seleccionar el correspondiente. Chequear también que las demás configuraciones como Auto-level, Auto-guardado y demás estén configuradas como el usuario desea.

7- Imprimir con demasiada retracción puede causar que los barrel all-metal o bimetálicos se traben. Es importante descargar CURA e instalarlo para tener las configuraciones correctas.

!!!No se debe colocar nunca nada dentro del barrel para destrabarlo, poner llaves allen, cuerdas de guitarra, o cualquier otro elemento metálico tiene alta probabilidad de rayar el interior del barrel arruinando el electropulido y causando que ya no sirva.

La mejor forma de destrabar filamento es sacando el fan que refrigera al disipador V6, de esta forma todo el disipador se calentará rápidamente (no dejar que se pase de temperatura y aprovechar esto para retirar el filamento, si calienta mucho apagar la máquina. Colocar nuevamente el disipador.


CONFIGURACIÓN CURA

Una vez instalado el BMG es importante descargar la nueva versión de CURA de nuestra web y seleccionar un modelo con BMG.

DESCARGAR CURA

1-Agregar impresora.

2-Agregar impresora fuera de línea.

3-Seleccionar impresora.

4-Agregar.

5-Ajustes avanzados de configuración (No es necesario modificar nada).

6-Seleccionar máquina. Al seleccionar una máquina normal las configuraciones son para MK8, las máquinas con BMG tienen configuraciones para BMG.

7- Seleccionar material y altura de capa.

8- Seleccionar material.

9- Seleccionar altura de capa.






Manual De Armado Kit BMG
.pdf
Download PDF • 10.97MB

Firmware para BMG

Firmware BMG
.zip
Download ZIP • 1.11MB

Configuraciones de Cura para BMG Bimetálico

Configuración de filamentos BMG PLA ABS
.
Download • 2KB

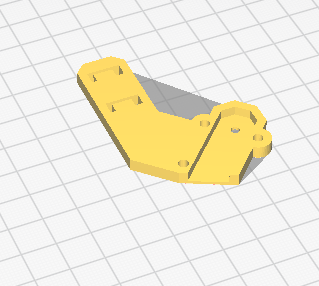

PK19 Metálica compatible con turbina 4020


Actualizado: 21-01-21

Autor: Kuttercraft

Aplica a modelos: PK1, PK2, PK3

Material: Acero


Como instalarlo: Es necesario desarmar el extrusor,


1- Sacar el fan de refrigeración y el fan de capa, (se los puede dejar agarrados con la correa para que no se caigan).

2- Sacar el frame, retirar los tornillos que sostienen el frame al motor.

3- Al sacar la pieza plástica vieja, (Antes de hacer esto es mejor sacar una foto para ver como estaban colocados todos los cables).

4- Colocar la pieza nueva y atornillarla al carro.

5- Colocar el motor nuevamente.

6- Ver que todos los cables pasen por el lugar correcto antes de continuar.

7- Colocar nuevamente el frame y los fanes (el cable del fan de capa pasa por la parte frontal, esto evita que pueda tocar el hotend y quemarse)

.

Precaución:

Tené cuidado al trabajar si el carro cuenta con tornillos Allen Cabeza botón (Allen C/B) ya que hacer fuerza de mas podés barrerles la cabeza, si esto ocurriera recomendamos recurrir a un técnico profesional para solucionarlo. Actualmente nuestras máquinas usan tornillos Allen Cabeza Cilíndrica (Allen C/C) en los tornillos que hacen fuerza, si querés actualizarlos se consiguen en buloneras.


Tornillería:

Parte posterior: 2 Allen C/C M3*25mm

Parte superior e inferior para unir piezas A-B: 2 Allen C/C M4*12mm

Parte frontal/ turbina: 2 Allen C/B M3*16mm


Extras:

Precinto de 100mm (10cm), usar uno para agarrar el cable del extrusor usando del hojal que tiene la pieza.

Pasar los cables bien es fundamental para su duración, recomendamos ver el video de como mejorar el cableado. Si aún no te uniste a nuestro canal de Youtube suscribite en www.youtube.com/c/kuttercraft_industrial

Video de como mejorar el cableado: https://youtu.be/6iVggG5WY3M


Disponible en nuestra tienda


Soporte de extrusor + tornillos

https://www.kuttercraft.com/product-page/pk19-met%C3%A1lica


Soporte de extrusor + tornillos + kit de llaves allen

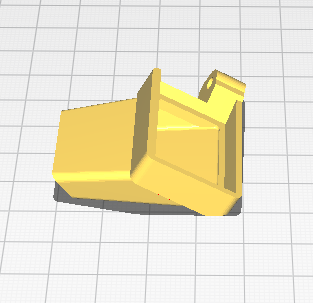

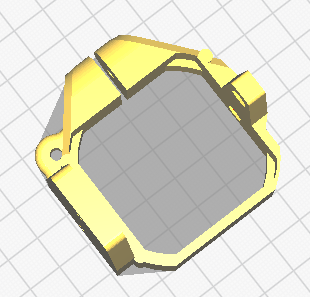

PK19 y tobera compatible con turbina 4020


Actualizado: 21-01-21

Autor: Kuttercraft

Aplica a modelos: PK1, PK2, PK3

Material: PLA, Infill: 100%

Como imprimirlo: Se imprime con la parte plana tocando el espejo.


Función: Permite acoplar una turbina 4020 al extrusor MK8 Kuttercraft.


Como instalarlo: Es necesario desarmar el extrusor,


1- Sacar el fan de refrigeración y el fan de capa, (se los puede dejar agarrados con la correa para que no se caigan).

2- Sacar el frame, retirar los tornillos que sostienen el frame al motor.

3- Al sacar la pieza plástica vieja, (Antes de hacer esto es mejor sacar una foto para ver como estaban colocados todos los cables).

4- Colocar la pieza nueva y atornillarla al carro.

5- Colocar el motor nuevamente.

6- Ver que todos los cables pasen por el lugar correcto antes de continuar.

7- Colocar nuevamente el frame y los fanes (el cable del fan de capa pasa por la parte frontal, esto evita que pueda tocar el hotend y quemarse)

.

Precaución:

Tené cuidado al trabajar si el carro cuenta con tornillos Allen Cabeza botón (Allen C/B) ya que hacer fuerza de mas podés barrerles la cabeza, si esto ocurriera recomendamos recurrir a un técnico profesional para solucionarlo. Actualmente nuestras máquinas usan tornillos Allen Cabeza Cilíndrica (Allen C/C) en los tornillos que hacen fuerza, si querés actualizarlos se consiguen en buloneras.


Tornillería:

Parte posterior: 2 Allen C/C M3*25mm

Parte superior: 1 Allen C/C M3*25mm

Parte frontal/ turbina: 2 Allen C/B M3*20mm


Extras:

Precinto de 100mm (10cm), usar uno para agarrar el cable del extrusor usando del hojal que tiene la pieza.

Pasar los cables bien es fundamental para su duración, recomendamos ver el video de como mejorar el cableado. Si aún no te uniste a nuestro canal de Youtube suscribite en www.youtube.com/c/kuttercraft_industrial

Video de como mejorar el cableado: https://youtu.be/6iVggG5WY3M



Pk19 y tobera turbina 4020
.zip
Download ZIP • 6.45MB

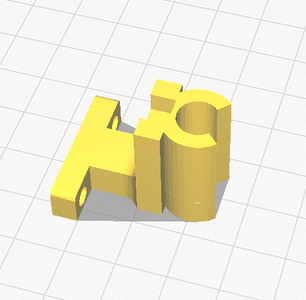

Soporte para cable de cama V2

Actualizado: 17 Dic 2020

Autor: Kuttercraft

Aplica a modelos: PK1, PK2, PK3

Material: PLA, Infill: 100%

Como imprimirlo: Se imprime con la parte plana tocando el espejo.


Función: Reemplaza y mejora al "soporte para cable de cama fecha Sep-2020". Sostener el cable de la cama caliente evitando que choque contra la estructura.

Como instalarlo: Para colocarlo en la impresora, hay que retirar el tonillo posterior izquierdo de la cama.

Se coloca con el surco sobre la base de la cama, esto lo guía para que se mantenga en su lugar.

El cable se sujeta en la parte superior con precintos de 100mm.


*Si tu impresora no traía esta pieza de fábrica, el cable antes se ubicaba en el centro de la cama, vas a tener que moverlo y fijarte que el largo de cable alcance bien para cubrir todo el recorrido de la impresora. En caso de que falte cable podés ganar un poco mas de recorrido girando la cama 90c y dejando los conectores soldados hacia la izquierda en vez de hacia el frente eso te dará unos centímetros extra, (aplicable en PK3, ya que en PK3++ y EXT el conector siempre mira hacia un costado).














<
